Mini-ITX og Z77: Lille og hurtig

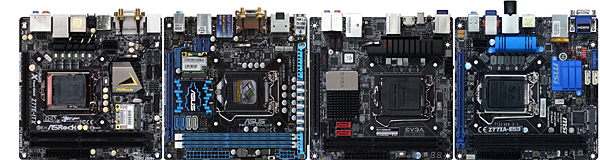

Al funktionalitet fra Intels Z77 Express chipset kan fås i en lille mini-ITX form factor og vi har taget et nærmere kig på fire bundkort, der er beregnet til gaming og mediecenter markederne. Hvilket er bedst?

De blev oprindeligt udviklet til kedelige opgaver såsom industrielle PC'er og point-of-sale terminaler, men AMD så et lys i den lille størrelse og udviklede derfor, med udganspunkt i VIA's single-slot mini-ITX design, sin egen dual-slot DTX version. Kort tid efter blev kombinationen af et bundkort med ét udvidelsesslot og et kabinet med plads til dual-slot kort standard for flytbare gaming PC'er. Ironisk nok, så Intel ud til at være dem der fik størst udbytte af AMD's bestræbelser. Intels processorer ydede både en bedre performance og havde lavere temperaturer end AMD's ditto, hvilket passede perfekt til en hurtig og støjsvag platform, med store begrænsninger for varmeudledning. Av.

Vi stiller større krav til en lille gaming-orienteret maskine. Det er ikke længere acceptabelt at bygge et system, som kun er god til at afvikle video, specielt når teknologier som AMD's VCE og Intels Quick Sync accelererer den opgave direkte på APU'en eller CPU'en. Når nogle virksomheder er i stand til at bygge systemer med en 4.3 GHz Core i7 og et GeForce GTX 680 grafikkort i en mini-ITX-baseret platform der kun er 10 cm høj (Meet The Tiki: Core i7-3770K And GeForce GTX 680 In A Mini-ITX Box?), så vil selv-byggere uden tvivl også have muligheden for at bygge lige så stærke minimaskiner.

Men hvis det er muligt at proppe en Ivy Bridge processor og en potent grafikarkitektur som Kepler i et mini-ITX kabinet med Intels mainstream H77 Express chipset, hvorfor så gå efter et Z77 Express-baseret bundkort? For det første ville Falcon Northwest ikke have været i stand til at opnå 4.3 GHz i sin Tiki med H77. Skal der overclockes, må man gå efter den lidt dyrere platform. Selvom man nok næppe har tænkt dig at overclocke en mediecenter PC, så er vi fascineret af bundkort, der kan bruges til dette formål såvel som den performance-hungrende gaming industri.

Bundkortene i denne artikel, med Intels flagskibschipset for mainstream brugere, har det bedste fra begge verdener. Har man ikke tænkt sig at bruge sin maskine til andet end de basale mediecenterfunktioner, så kan man finde H77 udgaver af de samme bundkort, som vi tester i dag.


Z77 ITX bundkort features
 ASRock
Z77E-ITX
Asus
P8Z77-I Deluxe
EVGA
Z77 Stinger
MSI
Z77IA-E53
PCB revisionOprindelig1.041.02.1
ChipsetIntel Z77 ExpressIntel Z77 ExpressIntel Z77 ExpressIntel Z77 Express
SpændingsregulatorSeks faserTi faserSyv faserOtte faser
BIOSP1.70 (12/17/2012)801 (12/04/2012)1.0 (11/08/2012)V10.1 (10/19/2012)
100.0 MHz BCLK100.39 MHz (+0.39%)100.30 MHz (+0.30%)99.78 MHz (-0.22%)100.00 MHz (+0.0%)
I/O Panel Connectors
PS/21IngenIngen1
USB 3.04442
USB 2.02424
Network1111
eSATA1221
CLR_CMOS knapJaJaJaJa
Digital audio udOptiskOptiskOptiskOptisk
Digital audio indIngenIngenIngenIngen
Analog audio5353
VideoDVI-I, DisplayPort, HDMIHDMI, DisplayPort, DVI-Imini-DisplayPort, HDMIVGA, HDMI
AndetWi-Fi antennerWi-Fi/Bluetooth antenner
USB BIOS Flashback
Bluetooth TransceiverWi-Fi, Bluetooth
Interne grænseflader
UdvidelsesslotPCIe 3.0 x16PCIe 3.0 x16PCIe 3.0 x16PCIe 3.0 x16
Mini PCIex1 (brugt)x1 (brugt)x1x1
USB 3.01 (2-ports)1 (2-ports)1 (2-ports)1 (2-ports)
USB 2.02 (4-ports)2 (4-ports)2 (4-ports)1 (2-ports)
SATA 6.0 Gb/s2222
SATA 3.0 Gb/s2222
4-Pin blæser2232
3-Pin blæserIngenIngenIngenIngen
FP-audio11Ingen1
S/PDIF I/OIngenKun outputIngenIngen
Interne knapperIngenMemOK, TPUPower, ResetIngen
Diagnostisk panelIngenIngenNumeriskIngen
LegacyCIRIngenIngenIngen
Lagringscontrollere
Chipset SATA2 x SATA 6Gb/s
2 x SATA 3Gb/s
1x mSATA
1 x eSATA 3Gb/s
2 x SATA 6Gb/s
2 x SATA 3Gb/s
2 x eSATA 3Gb/s
2 x SATA 6Gb/s
2 x SATA 3Gb/s
2 x SATA 6Gb/s
2 x SATA 3Gb/s
1 x eSATA 3Gb/s
Chipset RAID modes0, 1, 5, 100, 1, 5, 100, 1, 5, 100, 1, 5, 10
Ekstra SATAIngenIngen88SE6121 PCIe
2 x eSATA 3Gb/s
Ingen
USB 3.0ASM1042 PCIe (2-ports)
Z77 Integrated (4-ports)
ASM1042 PCIe (2-ports)
Z77 Integrated (4-ports)
ASM1042 PCIe (2-ports)
Z77 Integrated (4-ports)
Ingen
Netværk
Primær LANBCM57781 PCIeWG82579V PHYWG82574L PCIeRTL8111E PCIe
WiFiRTL8191SE PCIe
802.11n/g/b
1x2 Config, 2.4 GHz
BCM43228 PCIe
802.11n/g/b BT Combo
2x2 Config, 2.4/5 GHz
IngenAR9271 UB94 USB
802.11n/g/b
1x1 Config, 2.4 GHz
BluetoothIngen(Se ovenstående)BTA3011M01 USBAR3011 USB
Audio
HD audio codecALC898ALC898ALC898ALC892
DDL/DTS connectIkke specificeretDTS ConnectIkke specificeretIkke specificeret
GarantiTre årTre årTre årTre år


High-end chipset repræsenterer kun en lille del af mini-ITX markedet, vi var derfor ikke overraskede over kun at finde en håndfuld produkter tilgængelig. Det var mere overraskende for os, at to producenter med Z77-baserede mini-ITX bundkort bad om ikke at blive inkluderet i denne test. I nogle tilfælde ser det ud til at producenterne benytter de dyrere platform controller hubs fra Z77 Express platformen, for at adskille sig fra konkurrenterne på et marked der typisk går efter H77 chipsettets funktioner.
Skrevet af Michael Larsen
