Seks LGA 2011 bundkort fra 1.600 til 2.200 kroner


Vi ved at Intels X79 Express platform kan huse de hurtigste desktop processorer i virksomhedens portfolio. Men kan det fås til en overkommelig pris? Vi har taget et nærmere kig på de billigste X79 bundkort for at se hvor meget du må give afkald på.

Bundkortdesignere kan på flere forskellige måder gøre omkostningerne mindre. De kan helt udelade specifikke features eller ændre deres layouts, så der benyttes færre PCB lag. Men med Intels LGA 2011 grænseflade er det ikke helt så let. De fire memory kanaler føder en kompleks processor, der er tilsluttet en dyrere PCH. Det gør at vi ser en noget højere pris på Core i7-3000-kompatible bundkort.

Man skal også tage hensyn til prisen for Intels processorer. Selv Core i7-3820, som er i den billigere ende, koster i omegnen af 2.200 kroner. Derfor kan vi ikke forvente, at entusiaster vil acceptere, at alt for mange features er blevet skåret væk på et bundkort til deres Sandy Bridge-E chip.

Forholdet mellem pris og kvalitet spidser til i segmentet for de LGA 2011 kort, der koster under 1.800 kroner, hvor flere nok vil undre sig over, hvorfor et entry-level bundkort koster 6-700 kroner mere end et LGA 1155 bundkort med sammenlignelige features. De højere priser for Sandy Bridge-E er ganske enkelt forbundet med Intels priser såvel som det mere avancerede design på bundkortene.

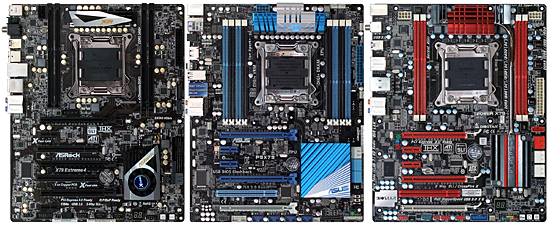

X79 bundkort features
 ASRock X79
Extreme4
Asus
P9X79
Biostar
TPower X79
PCB revision1.031.015.0
ChipsetIntel X79 ExpressIntel X79 ExpressIntel X79 Express
SpændingsregulatorOtte faser10 faserSeks faser
BIOSP1.70 (02/02/2012)0906 (12/22/2011)X79AE118 (01/18/2012)
100.0 MHz BCLK100.0 MHz (+0.00%)100.1 MHz (+0.10%)100.0 MHz (+0.00%)
Interne grænseflader
PCIe 3.0 x163 (x16/x16/x8)3 (x16/x16/x8)3 (x16/x16/x8)
PCIe 2.0 x16IngenIngenIngen
PCIe x1/x42/02/02/0
Legacy PCI211
USB 2.03 (6-porte)4 (8-porte)2 (4-porte)
USB 3.01 (2-porte)Ingen1 (2-porte)
IEEE-13941IngenIngen
Serial port111
Parallel portIngenIngenIngen
SATA 6.0 Gb/s523
SATA 3.0 Gb/s444
4-Pin blæser261
3-Pin blæser4Ingen2
FP-audio111
S/PDIF I/OKun outputKun outputKun output
Power knapJaNejJa
Reset knapJaNejJa
CLR_CMOS knapNejNejJa
Diagnostisk panelNumeriskPass/Fail LEDNumerisk
I/O panel forbindelser
P/S 2211
USB 3.0246
USB 2.0662
IEEE-139411Ingen
NetværkEn enkeltEn enkeltEn enkelt
eSATA12 (1-Powered)1 (Powered)
CLR_CMOS knapJaJaNej
Digital audio udOptisk + CoaxialOptiskOptisk + Coaxial
Digital audio indIngenIngenIngen
Analog audio666
Andre enhederIngenIngenIngen
Lagringscontrollere
Chipset SATA2 x SATA 6Gb/s
4 x SATA 3Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
Chipset RAID modes0, 1, 5, 100, 1, 5, 100, 1, 5, 10
Ekstra SATA2 x ASM1061 PCIe
3 x SATA 6Gb/s
1 x eSATA 6Gb/s
ASM1061 PCIe
2 x eSATA 6Gb/s
ASM1061 PCIe
1 x SATA 6Gb/s
1 x eSATA 6Gb/s
USB 3.02 x ASM1042 PCIe2 x ASM1042 PCIe4 x ASM1042 PCIe
IEEE-1394VT6315N PCIe
2 x 400 Mb/s
VT6315N PCIeIngen
Gigabit Ethernet
Primær LANBCM57781 PCIeWG82579V PHYRTL8111E PCIe
Sekundær LANIngenIngenIngen
Audio
HD audio codecALC898ALC892ALC898
DDL/DTS connectIkke specificeretDTS ConnectIkke specificeret

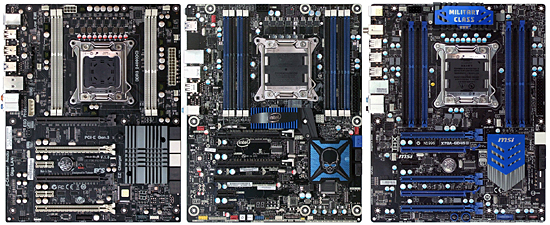

X79 bundkort features
 ECS X79R-AX
Black Deluxe
Intel
DX79TO
MSI X79A-
GD45 8D
PCB revision1.012.0
ChipsetIntel X79 ExpressIntel X79 ExpressIntel X79 Express
SpændingsregulatorSyv faserSeks faserOtte faser
BIOS79D1B29A (11/29/2011)SI0424P (01/27/2012)V10.2 (01/31/2011)
100.0 MHz BCLK100.0 MHz (+0.00%)100.0 MHz (+0.00%)100.0 MHz (+0.00%)
Interne grænseflader
PCIe 3.0 x164 (x16/x0/x16/x0
eller x8/x8/x8/x8)
2 (x16/x16)3 (x16/x16/x8)
PCIe 2.0 x16IngenIngen2 (x1/x1)
PCIe x1/x42/03/01/0
Legacy PCIIngen1Ingen
USB 2.02 (4-porte)4 (8-porte)2 (4-porte)
USB 3.01 (2-porte)Ingen1 (2-porte)
IEEE-1394Ingen1Ingen
Serial port1Ingen1
Parallel portIngenIngenIngen
SATA 6.0 Gb/s622
SATA 3.0 Gb/s444
4-Pin blæser245
3-Pin blæser3IngenIngen
FP-audio111
S/PDIF I/OKun outputIngenIngen
Power knapNejJaJa
Reset knapNejJaNej
CLR_CMOS knapNejNejNej
Diagnostisk panelIngenNumeriskIngen
I/O panel forbindelser
P/S 21Ingen2
USB 3.0422
USB 2.0666
IEEE-1394Ingen1Ingen
NetværkEn enkeltEn enkeltEn enkelt
eSATAIngenIngenIngen
CLR_CMOS knapNejBack to BIOSJa
Digital audio udOptiskIngenOptisk + Coaxial
Digital audio indIngenIngenIngen
Analog audio536
Andre enhederIngenIngenIngen
Lagringscontrollere
Chipset SATA2 x SATA 6Gb/s
4 x SATA 3Gb/s
4 x SAS 6Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
Chipset RAID modes0, 1, 5, 100, 1, 5, 100, 1, 5, 10
Ekstra SATAIngenIngenIngen
USB 3.0TUSB7340 PCIe
TUSB7320 PCIe
D720200F1 PCIe2 x D720200F1 PCIe
IEEE-1394IngenVT6315N PCIeIngen
Gigabit Ethernet
Primær LANRTL8111E PCIeWG82579LM PHYWG82579V PHY
Sekundær LANIngenIngenIngen
Audio
HD audio codecALC892ALC892ALC892
DDL/DTS connectIkke specificeretIkke specificeretIkke specificeret


Sammenligningstabellerne herover fortæller en hel del om hvad det er de forskellige bundkort har at byde på, men design og implementering kan variere meget. Vi er nu klar til at kigge nærmere på bundkortenes design, performance og overclocking-muligheder.

Men inden vi går videre til næste side, så vil vi lige rose alle seks producenter for at komme med tre års garanti på de aktuelle produkter, da vi tidligere har kritiseret nogle af dem på det punkt.
Skrevet af Michael Larsen
