Seks Z77 bundkort (1.100 - 1.500 kr.) benchmarket og anmeldt


Intel kombinerer de nyeste features med moderate udvidelsesmuligheder på mainstream platformene og sørger for god værdi for pengene for de fleste spil- og overclockingentusiaster. Vi sammenligner seks eksempler med Z77 Express chipsettet for at finde det med de bedste features, de bedste muligheder for overclocking samt den bedste effektivitet.

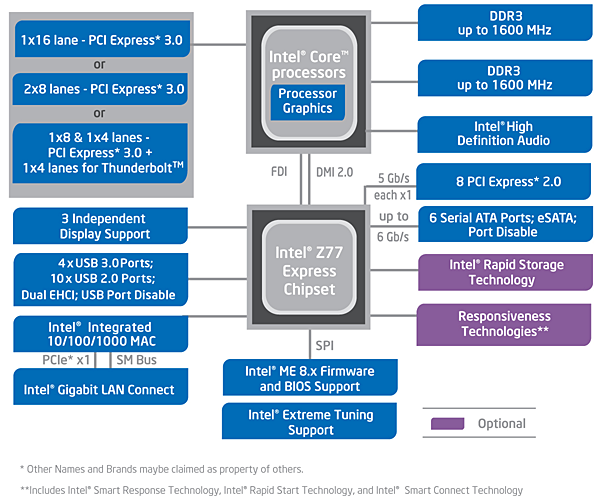

Komponenterne i Intels Maho Bay platform, som inkluderer Z77 Express chipsettet og en Ivy Bridge-baseret processor, har ligget på vort SoCal laboratorie hele året. Alligevel har virksomheden ventet helt til april med langsomt at sende delene ud på markedet, så partnerne havde mulighed for at komme af med så mange Sandy Bridge-baserede dele som muligt, før arkitekturen degraderes til "en tidligere generation".

Z77 Express chipsettet blev hurtigt efterfulgt af de Ivy Bridge-baserede processorer og begge vore artikler kom til samme konklusion: generelt set er den nye generation af hardware kun marginalt bedre end Z68 Express og Sandy Bridge arkitekturen, som den er udset til at erstatte.


Forbedringerne i Maho Bay er dog stadig at foretrække for de der har tænkt sig at erstatte et ældre system. Hvis du allerede har et system, der kører med en Sandy Bridge processor, giver det ikke meget mening at opgradere. Men hvis du stadig er i besiddelse af en Core 2 eller en Phenom-baseret maskine, er Z77 Express og Ivy Bridge-baseret processor det logiske valg.

Hvis du har været tålmodig nok til at se bort fra Sandy Bridge og stadig har to eller tre år gammel hardware, så er X79 nok helt ude af billedet. Men det er kun godt, at Maho Bay platformen bibeholder prisstrukturen i mainstream segmentet. På den anden side, hvis du er kløgtig nok til at læse Tom's Hardware, så deler du sikkert også vor høje forventninger for kvalitet, stabilitet og robuste features.

Med det i tankerne begynder vi nu vor Z77 Express-baserede bundkort round-up for bundkort prissat i et leje mellem 1.100 og 1.500 kroner.


Motherboard features
 ASRock
Z77 Extreme6
Asus
P8Z77-V Pro
Biostar
TZ77XE4
PCB revision1.021.025.0
ChipsetIntel Z77 ExpressIntel Z77 ExpressIntel Z77 Express
Voltage regulatorTolv faserSeksten faserTolv faser
BIOSP1.30 (04/12/2012)0906 (03/26/2012)Z77CF412 (04/12/2012)
100.0 MHz BCLK100.46 (+0.46%)100.30 (+0.30%)100.01 (+0.01%)
Interne tilslutninger
PCIe 3.0 x162 (x16/x0 or x8/x8)2 (x16/x0 or x8/x8)2 (x16/x0 or x8/x8)
PCIe 2.0 x161 (4 baner fra PCH)1 (4 baner fra PCH)1 (4 baner fra PCH)
PCIe x1/x41/02/01/0
Mini PCIe1IngenIngen
USB 2.03 (6 porte)4 (8  porte)2 (4  porte)
USB 3.01 (2  porte)2 (4  porte)1 (2  porte)
IEEE-13941IngenIngen
SATA 6.0 Gb/s4 (1 delt m/eSATA)44
SATA 3.0 Gb/s444 (1 delt m/eSATA)
4-Pin Fan261
3-Pin Fan4Ingen2
FP-Audio111
S/PDIF I/OKun outputKun outputKun output
Power knapJaNejJa
Reset knapJaNejJa
CLR_CMOS knapNejNejJa
Diagnostisk panelNumeriskPass/Fail LED'erNumerisk
Legacy interfacesSeriel, Floppy, 2 x PCI2 x PCISeriel, 2 x PCI
I/O panelforbindelser
P/S 2111
USB 3.0442
USB 2.0224
IEEE-13941IngenIngen
NetværkEn enkeltEn enkeltEn enkelt
eSATA1 (delt m/SATA)Ingen1 (delt m/SATA)
CLR_CMOS knapJaNejNej
Digital audio udKun optiskKun optiskIngen
Digital audio indIngenIngenIngen
Analog audio566
Video udVGA, DVI-D, DisplayPort, HDMIHDMI, DisplayPort, VGA, DVI-DDisplayPort, HDMI, VGA, DVI-D
AndetIngen802.11n Wi-Fi ModulIngen
Lagringscontrollere
Chipset SATA2 x SATA 6Gb/s
4 x SATA 3Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
Chipset RAID modes0, 1, 5, 100, 1, 5, 100, 1, 5, 10
Add-In SATAASM1061 PCIe
2 x SATA 6Gb/s
1 shared w/eSATA
ASM1061 PCIe
2 x SATA 6Gb/s
ASM1061 PCIe
2 x SATA 6Gb/s
USB 3.0EJ168A PCIe
Intel Z77 Integreret
2 x ASM1042 PCIe
Intel Z77 Integreret
Kun integreret Z77
IEEE-1394VT6308P PCI
2 x 400 Mb/s
IngenIngen
Gigabit Ethernet
Primær LANBCM57781 PCIeWG82579V PHYRTL8111E PCIe
Sekundær LANIngenAR9485 PCIe Wi-FiIngen
Audio
HD audio codecALC898ALC892ALC898
DDL/DTS connectIkke specificeretDTS ConnectIkke specificeret

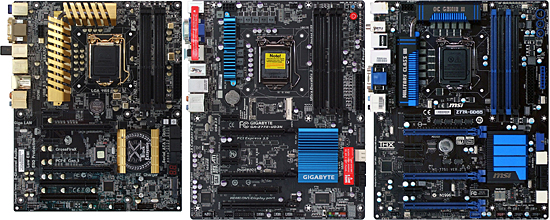

Motherboard features
 ECS Golden
Z77H2-A2X
Gigabyte
Z77X-UD3H
MSI
Z77A-GD65
PCB revision1.01.02.1
ChipsetIntel Z77 ExpressIntel Z77 ExpressIntel Z77 Express
Voltage regulatorOtte faserOtte faserTolv faser
BIOS120328 (03/28/2012)F7 (03/28/2012)V10.3 (03/27/2012)
100.0 MHz BCLK99.77 (-0.23%)100.89 (+0.89%)100.0 (+0.0%)
Interne tilslutninger
PCIe 3.0 x162 (x16/x0 or x8/x8)2 (x16/x0 or x8/x8)3 (x16/x0/x0, x16/x8/x0, x16/x4/x4)
PCIe 2.0 x16Ingen1 (4 baner fra PCH)Ingen
PCIe x1/x42/03/04/0
Mini PCIe1IngenIngen
USB 2.01 (2 porte)3 (6 porte)3 (6 porte)
USB 3.01 (2 porte)1 (2 porte)1 (2 porte)
IEEE-1394IngenIngen1
SATA 6.0 Gb/s424
SATA 3.0 Gb/s24 (1 delt m/mSATA)4
4-Pin Fan153
3-Pin Fan2Ingen2
FP-Audio111
S/PDIF I/OKun outputKun outputIngen
Power knapJaJaJa
Reset knapJaJaJa
CLR_CMOS knapNejJaNej
Diagnostisk panelNumeriskNumeriskNumerisk
Legacy interfacesSeriel, 2 x PCIIngenIngen
I/O panelforbindelser
P/S 2Ingen11
USB 3.0462
USB 2.04Ingen4
IEEE-1394IngenIngenIngen
NetværkEn enkeltEn enkeltEn enkelt
eSATA12Ingen
CLR_CMOS knapNejNejJa
Digital audio udKun optiskKun optiskOptisk+Coaxial
Digital audio indIngenIngenIngen
Analog audio566
Video udVGA, DVI-D, HDMIVGA, DVI-D, HDMI, DiplayPortHDMI, VGA, DVI-D
AndetBluetooth, 802.11n Wi-FiIngenIngen
Lagringscontrollere
Chipset SATA2 x SATA 6Gb/s
2 x SATA 3Gb/s
1 x eSATA 3Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
2 x SATA 6Gb/s
4 x SATA 3Gb/s
Chipset RAID modes0, 1, 5, 100, 1, 5, 100, 1, 5, 10
Add-In SATAASM1061 PCIe
2 x SATA 6Gb/s
88SE9128 PCIe
2 x eSATA 6Gb/s
ASM1061 PCIe
2 x SATA 6Gb/s
USB 3.0ASM1042 PCIe
Intel Z77 Integreret
VL800-Q8 PCIe
Intel Z77 Integreret
Kun integreret Z77
IEEE-1394IngenIngenVT6315N PCIe
1 x 400 Mb/s
Gigabit Ethernet
Primær LANRTL8111E PCIeAR8151 PCIeWG82579V PHY
Sekundær LANAR9271 USB Wi-FiIngenIngen
Audio
HD audio codecALC892VT2021ALC898
DDL/DTS connectIkke specificeretIkke specificeretIkke specificeret
Skrevet af Michael Larsen
